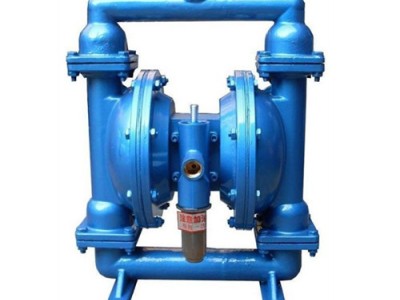

QBY系列氣動隔膜泵是一-種新型輸送機械， 是目前國內Z新穎的一種泵類。 采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。本單位目前已形成系列化生產，共有八種規格直徑: φ10~φ100(3/8"~4")。 三種材質:鋁合金、鑄鐵、不銹鋼。隔膜泵根據不同液體介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯，以滿足不同用戶的需求。該泵自1986年投產以來，已被國內一千多家石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。
QBY氣動隔膜泵（型號意義）:
QBY氣動隔膜泵（主要用途）：
|
1. 泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果漿、巧克力等。 |
9. 啤酒花及發酵粉稀漿、糖漿、糖蜜。 |
|
2. 泵吸油漆、樹膠、顏料。 |
10. 泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。 |
|
3. 粘合劑和膠水、全部種類可用泵吸取。 |
11. 各種橡膠漿。 |
|
4. 各種瓦、瓷、磚器及陶器釉漿。 |
12. 各種磨料、腐蝕劑、石油及泥漿、清洗油垢及-般容器。 |
|
5. 油井鉆好后，用泵吸沉積物及灌漿。 |
13. 各種劇毒、易燃、易揮發液體。 |
|
6. 泵吸各種乳劑和填料。 |
14. 各種強酸、強堿、強腐蝕液體。 |
|
7. 泵吸各種污水。 |
15. 各種高溫液體，Z高可耐150C。 |
|
8. 用泵為油輪駁船清倉吸取倉內污水。 |
16. 作為各種固液分離設備的前級送壓裝置。 |
QBY氣動隔膜泵（工作原理）：
在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜⑥，聯桿⑦將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭①進入配氣閥③后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背后排出泵外，一旦到達行程終點，配氣機構則自動地將壓縮空氣引入另一工作腔， 推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向圓球④，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向圓球交替地開啟和關閉，從而將液體連續地吸入和排出。
